WSDZ1-微型电磁失电制动器

　　一、用途及特点

　　WSDZ1 系列微型电磁失电制动器为通电吸合（释放），断电弹簧制动的摩擦式制动器，可与微电机配套。广泛用于门机驱动、电动轮椅、仓储自动控制、舞台和剧院机械、自动门、医疗器械、步进电机等自动化机械传动系统中，起快速停车、安全制动等作用。这种制动器具有结构紧凑简单、安装快捷、噪音低、制动平稳等特点，有制动、保持两种功能，是一种理想的自动化执行元件。

　　二、工作原理及安装维护

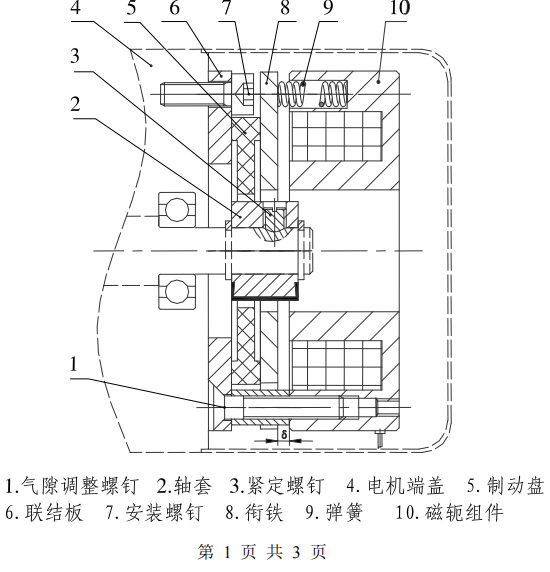

　　微型电磁失电制动器主要由磁轭组件 10、弹簧 9、衔铁 8、制动盘 5、联结板 6、轴套 2 等主要零部件组成。将制动器组装成一整体，旋合气隙调整螺钉 1，调整气隙至规定值δ 后，将轴套 2 安装在电机轴上，轴向用轴用挡圈固定，径向用紧定螺钉 3 止紧，制动器通过联结板 6、安装螺钉 7 安装在电机端盖 4 上，轴套 2 与传动轴相连；制动盘 5 与轴套 2 通过多面体侧面配合。当电磁线圈断电时，在弹簧 9 的作用下，制动盘 5 与衔铁 8、联结板 6 产生摩擦力，通过轴套 2 传给传动轴使轴制动。当电磁线圈通电后，在电磁力作用下，衔铁 8 被吸向磁轭，使制动盘 5 松开，传动轴制动解除。

　　安装注意事项

　　 制动器在干式条件下工作，安装前应将摩擦副表面油污、杂物清除干净。

　　 制动器在出厂已将气隙调整好，不需进行任何调整。

　　 工作一段时间后，由于制动盘的摩擦片磨损，需重新调整制动器的工作气隙。

　　 当频繁运转、制动时，应定期检查紧固件有无松动，如有松动，应重新调整旋紧后再使用。

　　 当制动器装在电机上，若电机起动困难或有噪音时，应检查制动器，按本《说明书》第二条调整。

　　 安装时制动盘端面与电机轴需垂直（垂直度公差精度等级不低于 8 级）。

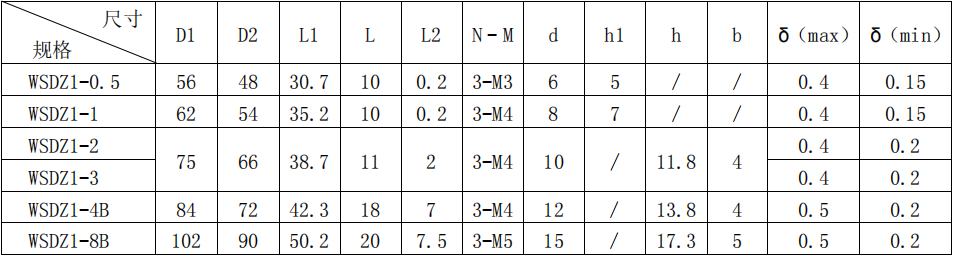

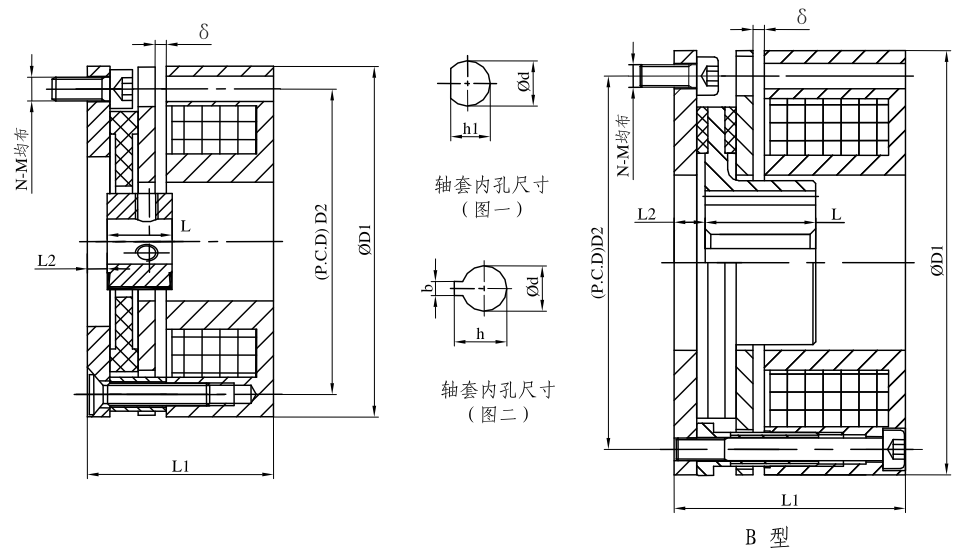

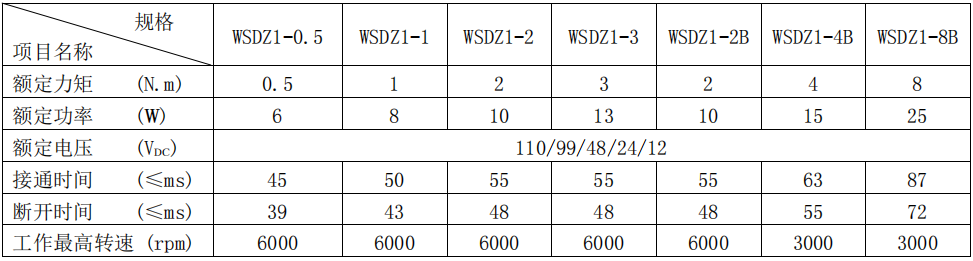

　　三 、技术参数及安装尺寸表（附图一）

　　注：B 型指制动盘与轴套通过渐开线花键配合

　　四、客户可根据自身设备需要，提供相关数据（如：设备接口尺寸、工作条件及相关技术参数），本公司可单独设计制造。
