TDZ1系列电磁通电制动器

　　一、主要用途

　　TDZ1 系列电磁通电制动器主要与 Y、Y2 系列电机配套派生成新型通电制动电机，该制动器特殊结构消除了电机轴轴向窜动对制动器气隙要求较高的影响,可任意角度安装。

　　二、结构及工作原理

　　制动器由励磁部分 3（磁轭、励磁线圈、摩擦片）和联接组合件部分 6（衔铁、联接）、复位弹簧 4、花键套 5、内、外挡块 2、7 组成。制动器通电后，磁路产生磁通，磁轭吸合衔铁带动联接在花键套上移动，使衔铁与摩擦片接触产生摩擦力，形成制动力矩，以达到快速制动的目的；断电磁通消失，衔铁在复位弹簧的作用下复位，解除制动状态。

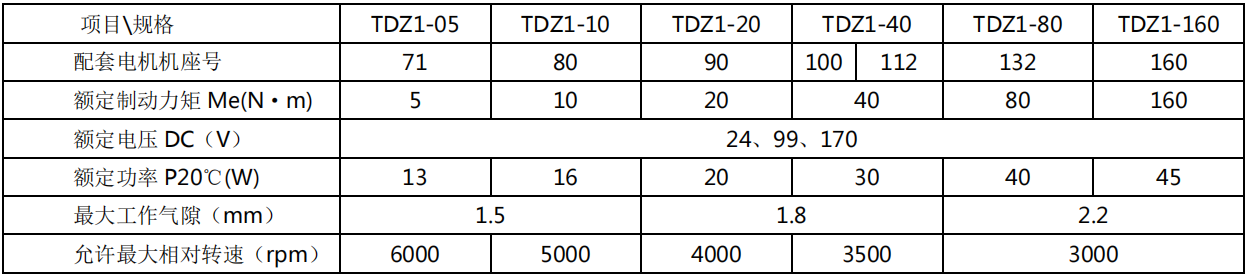

　　三、技术参数表

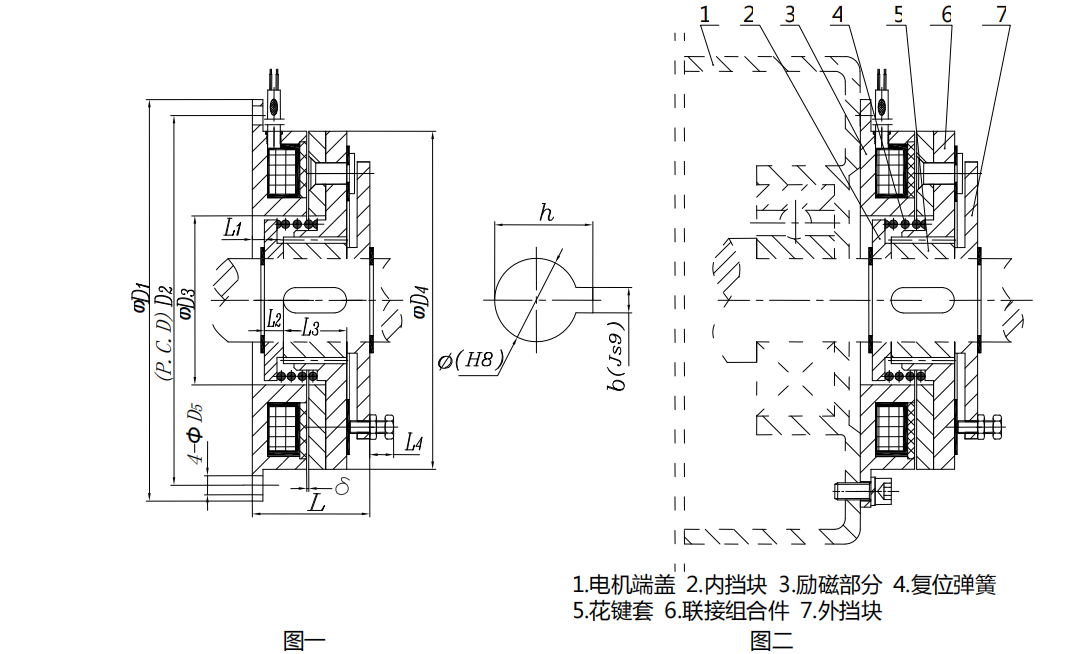

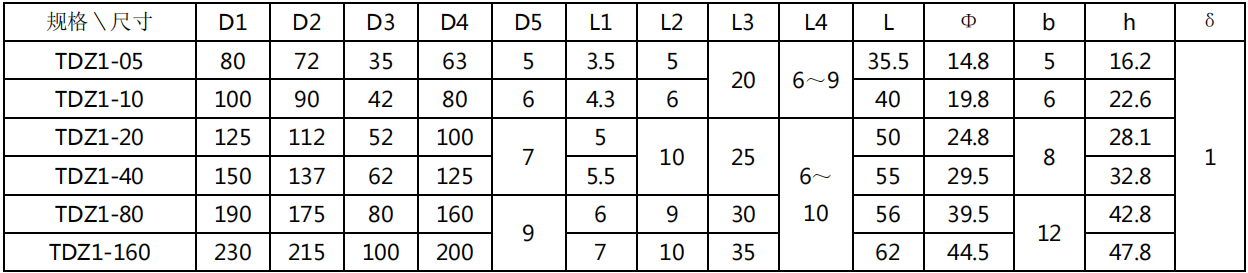

　　四、外型尺寸及安装图例（图一、图二）

　　五、使用说明

　　该制动器属于干式,摩擦副表面不得污染油脂类物质;制动器初始安装时通过调节螺钉和弹簧来调整气隙到δ值；正常工作下气隙不需要经常调整。
